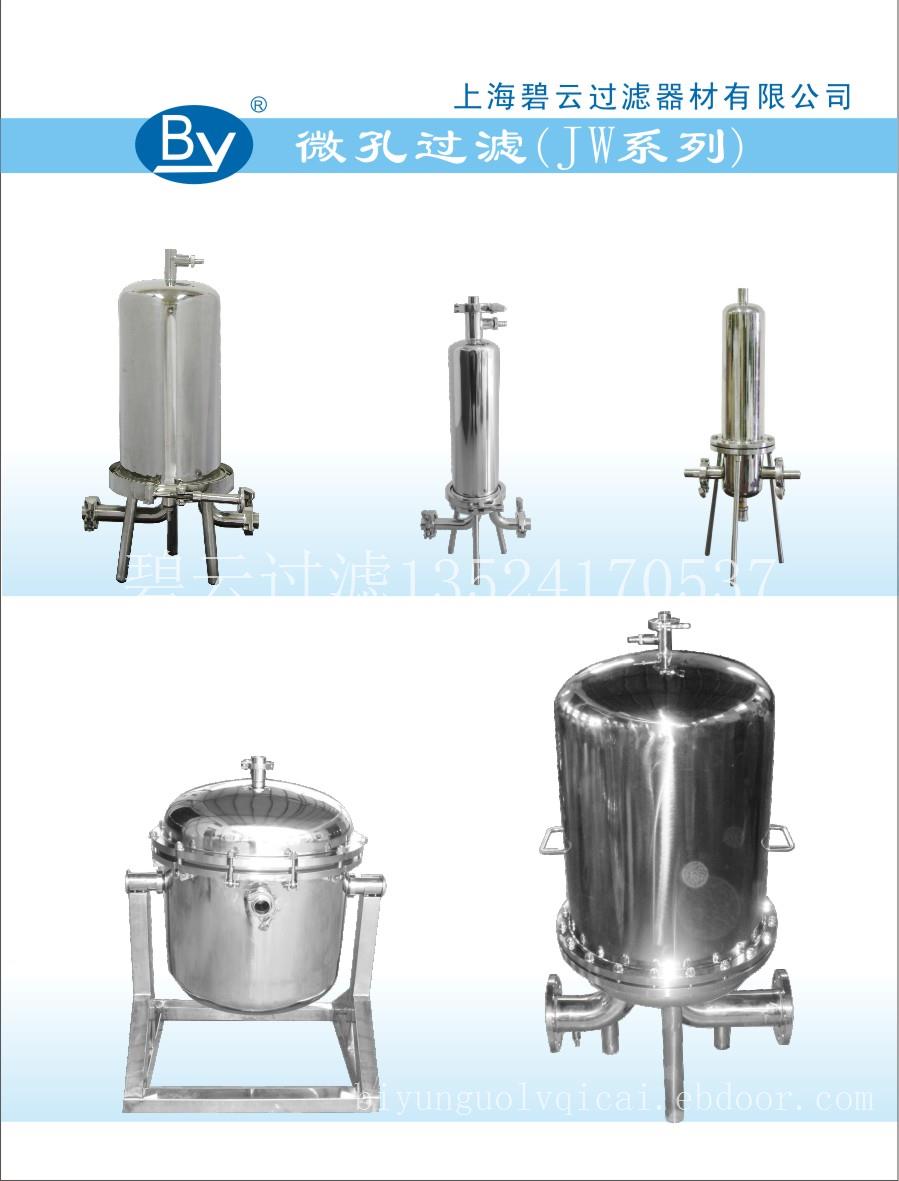

JW系列外壳是质量更优于JY型的液体过滤器外壳，一般安装卡入式滤芯，外壳内外表面高精度抛光处理，花盘可拆卸，无任何死角，特别适用于附加值高的液体终端过滤。

产品特点：
　　1、进出口大小、连接方式均有多种规格可供选择
　　2、经优化设计，无死角，减小染菌可能性
　　3、花盘可拆卸，更换滤芯方便
　　4、结构合理，残液量少，特别适用于高价值液体过滤
　　

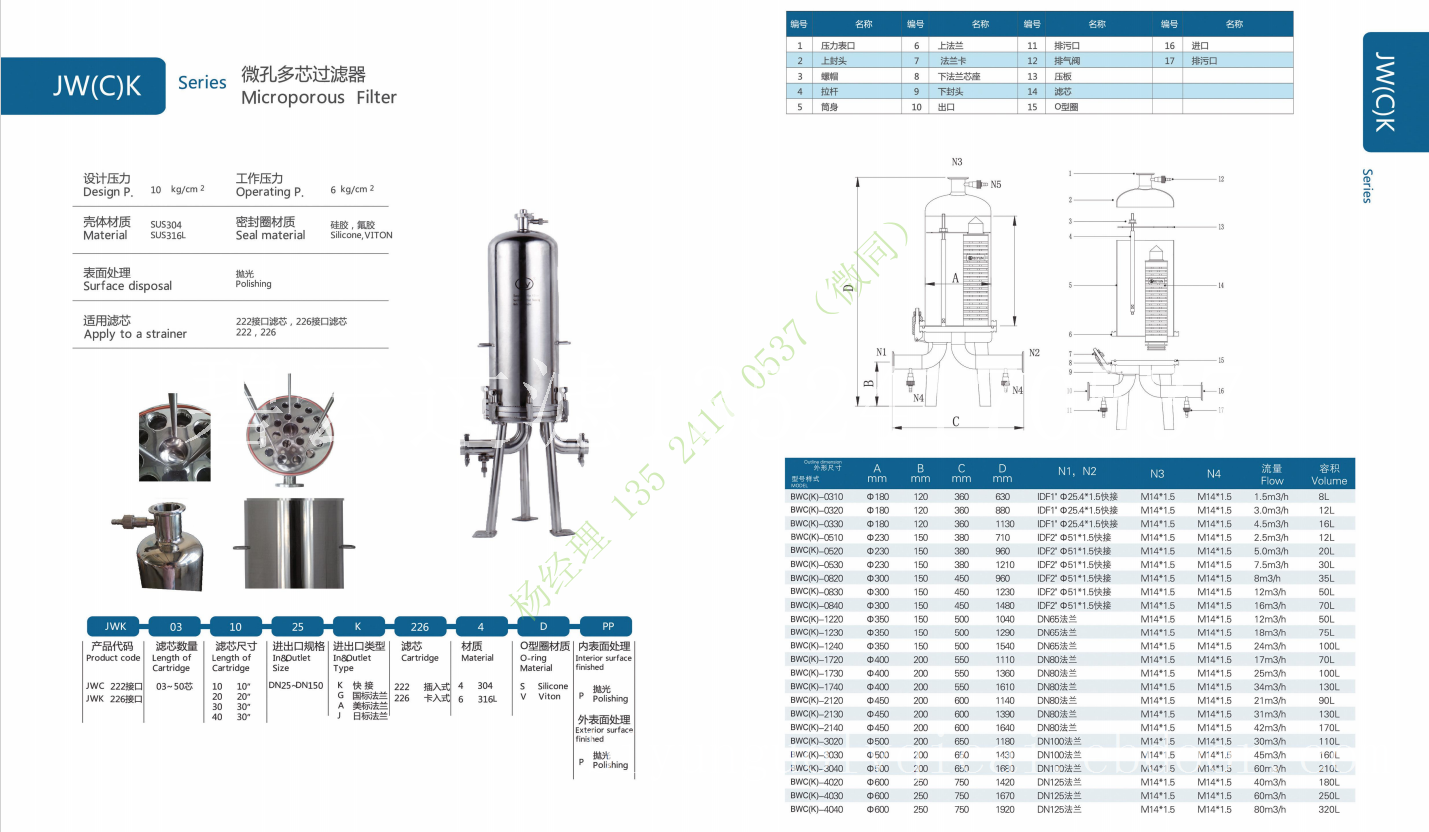

　　主要技术参数(TECHNICAL DATA)
　　◆材质(Material)：SUS304、SUS316、SUS316L
　　◆接口型式(Connection type)：快接()或法兰(flange)
　　◆密封材料(Seal material)：
　　三元乙丙密封圈()、硅胶密封圈()、氟橡胶密封圈(PTFE)
　　◆密封型式(Seal type)：O型密封圈(O-type seal packingring)
　　◆适用滤芯(Apply to a strainer)：
　　5″、10″、20″、30″、40″222型、226型
　　◆设计压力(Design pressure)：1.0Mpa
　　◆设计流量(Design flow)：2-100m3/H
　　◆表面处理(Surface disposal)：镜面抛光(mirror polishing)

理论流量t/h	配装滤芯		进出口管外径(mm)	连接		外形尺寸参考(mm)
理论流量t/h	根数	长度	进出口管外径(mm)	方式	规格(mm)	A	B	C	D	E
0.3～0.5	1	10〞	25	快装	50.5	600	400	80	100	210
0.5～1		20〞				800	650
1～1.5		30〞				1050	900
1～1.5	3	10〞	32	快装	50.5	650	450	120	200	320
1.5～3		20〞	32			900	700
2.5～4.5		30〞	34			1150	950
1.5～2.5	5	10〞	32	快装	50.5	650	450	120	220	340
3～5		20〞	32			900	700
4.5～7.5		30〞	38			1150	950
5～7	7	20〞	38	快装	50.5	950	700	150	250	380
6～10		30〞	48	螺纹	G1〞	1200	950
8～14		40〞	48	法兰	DN40	1450	1200
6～8	9	20〞	48	快装	64	1000	700	150	300	440
8～12		30〞		螺纹	G1〞	1250	950
12～15		40〞		法兰	DN50	1500	1200
6～12	12	20〞	48	快装	64	1100	800	200	350	460
12～18		30〞	57	螺纹	G1.5〞	1350	1050
16～24		40〞	57	法兰	DN50	1600	1300
8～15	15	20〞	76	螺纹	G2.5〞	1100	800	200	400	520
18～25		30〞				1350	1050
20～30		40〞		法兰	DN65	1600	1300
12～21	21	20〞	89	螺纹	G3〞	1150	850	200	450	600
21～31		30〞				1400	1100
27～42		40〞		法兰	DN80	1650	1350

包装：	纸箱、木箱
型号：	JWK
规格：	Jwk-0320
产量：	5000台/年。
海关编号：	8421220000
商标：	BY
用途：	精密过滤
过滤推动力：	加压
